Profinet-Störung in der Nachtschicht: Eingrenzen mit OT Erste-Hilfe
Kurz vor drei Uhr nachts steht die Abfüllanlage, am Panel blinkt ein Stationsausfall, und der Inbetriebnehmer ist erst morgen früh erreichbar. In solchen Momenten passieren die teuersten Fehler nicht aus Unwissen, sondern aus Hektik. OT Erste-Hilfe habe ich gebaut, damit Instandhalter in genau dieser Lage eine ruhige Reihenfolge vor sich haben. Hier spiele ich eine Profinet-Störung mit der App durch.
Die Lage um 2:50 Uhr
Das Szenario ist erfunden, aber typisch: Eine Abfüllanlage meldet „Stationsausfall“ für eine dezentrale Peripheriestation am Füller. Die Anlage steht, die Schichtleitung fragt alle zehn Minuten nach. Der Instandhalter in der Nachtschicht ist Elektrofachkraft, kennt die Anlage aber nur aus dem Tagesgeschäft. Das Engineering-Projekt liegt bei der Automatisierung, und deren Bereitschaft soll nur bei Bedarf geweckt werden.
Die PROFINET-Inbetriebnahmerichtlinie von PI unterscheidet zwei Fehlerarten. Kommunikationsfehler betreffen das Netz, etwa fehlerhafte Verkabelung oder Stecker, eingedrungenes Wasser, eine falsche Topologie, einen falschen Gerätenamen oder eine falsche IP-Adresse. Peripheriefehler betreffen Sensoren und Aktoren und beeinträchtigen die Kommunikation nicht. Ein Stationsausfall weist klar auf die erste Gruppe.
Der Ablauf mit der App
Erst sichern, dann suchen
Bevor er Stecker zieht oder Schranktüren öffnet, bringt er die Anlage nach den Vorgaben des Betriebs in einen sicheren Zustand und hält sich an die übliche Freigabe für Arbeiten am Schaltschrank. Das klingt selbstverständlich, wird unter Zeitdruck aber gern übersprungen. Die App ändert daran nichts; sie setzt erst danach an.
Leitfaden öffnen

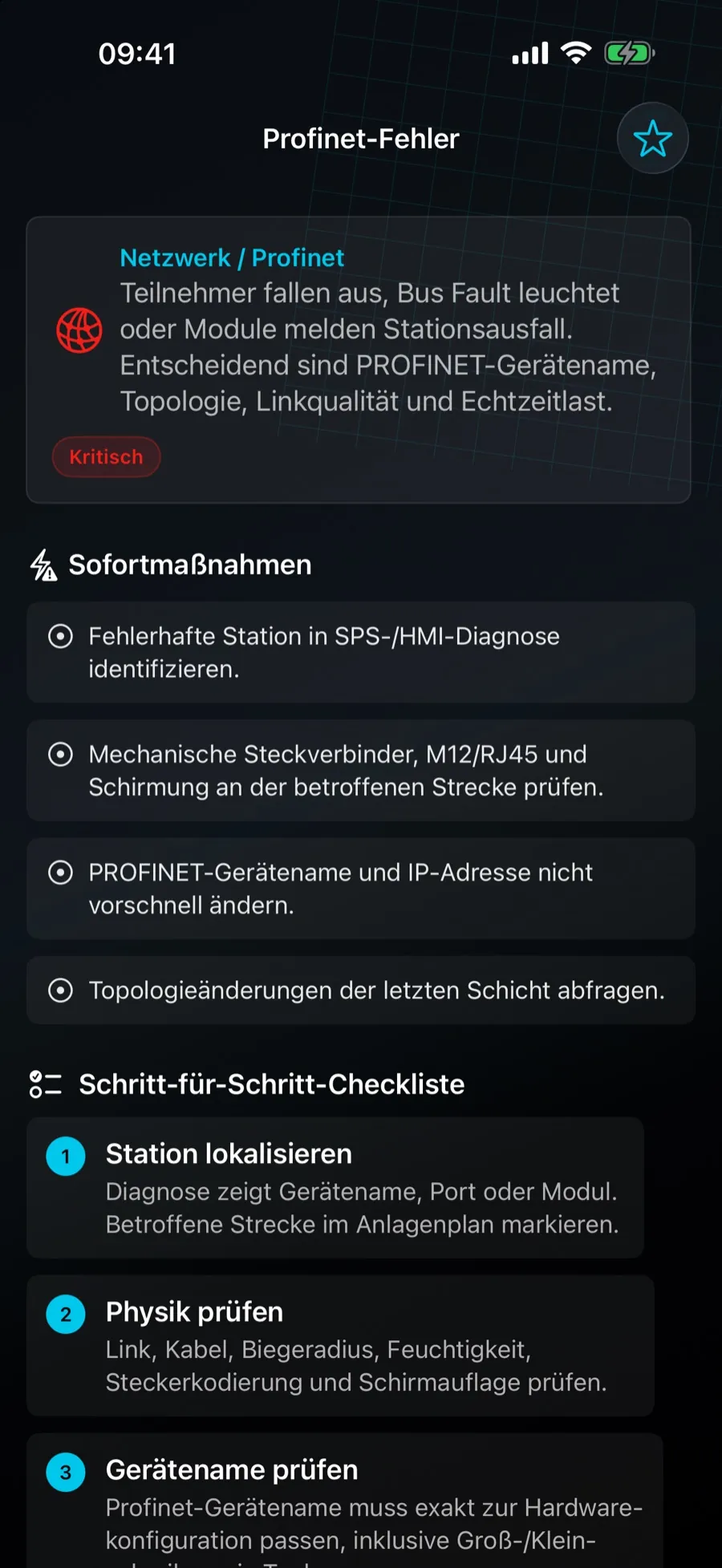

Über die Suche oder die Kategorie Netzwerk/Profinet öffnet der Instandhalter den Leitfaden „Profinet-Fehler“. Oben steht die Kurzbeschreibung: Teilnehmer fallen aus, Bus Fault leuchtet oder Module melden Stationsausfall. Entscheidend sind Gerätename, Topologie, Linkqualität und Echtzeitlast.
Sofortmaßnahmen abarbeiten
Der Leitfaden nennt vier erste Schritte: die fehlerhafte Station in der Diagnose von Steuerung oder Panel identifizieren, Steckverbinder, M12/RJ45 und Schirmung an der betroffenen Strecke prüfen, Gerätenamen und IP-Adresse nicht vorschnell ändern und Topologieänderungen der letzten Schicht abfragen. Gerade der dritte Punkt bewahrt vor Folgeschäden.
Checkliste Schritt für Schritt
- Station lokalisieren: Die Diagnose am Panel zeigt Gerätenamen und Port. Im Anlagenplan markiert er die betroffene Strecke vom Switch bis zur Station.
- Physik prüfen: Link, Kabel, Biegeradius, Feuchtigkeit, Steckerkodierung und Schirmauflage. Im Beispiel findet er hier die Ursache: Nach der Reinigung zum Schichtwechsel sitzt ein M12-Stecker locker und ist innen feucht.
- Gerätename prüfen: Der Name muss exakt zur Hardwarekonfiguration passen. Weil an der Station nichts getauscht wurde, gibt es keinen Grund, ihn anzufassen.
Nach dem Tausch des Steckverbinders kommt die Station zurück, die Diagnose ist sauber, die Anlage läuft wieder an.
Warum Gerätename und IP-Adresse tabu sind
Bei Profinet findet die Steuerung ein Gerät über seinen Namen. Laut PI wird der Gerätename bei der Inbetriebnahme dem Gerät und damit seiner MAC-Adresse zugeordnet, meist mit einem Engineering-Tool über das Protokoll DCP. Die Richtlinie verlangt, dass der Name nichtflüchtig im Gerät gespeichert wird. Wer nachts „zur Sicherheit“ einen Namen neu vergibt, erzeugt im ungünstigsten Fall einen zweiten Fehler, der den ersten überdeckt.
Anders sieht es aus, wenn ein Gerät tatsächlich getauscht wurde. Ein neues Gerät hat im Auslieferungszustand nur seine MAC-Adresse, aber keinen Namen. Je nach Anlage vergibt die Steuerung ihn automatisch anhand der geplanten Topologie, sonst braucht es das Engineering-Tool. Wenn du nicht weißt, welcher Weg bei deiner Anlage gilt, ist das ein Fall für die Eskalation.
Eskalieren und dokumentieren
Hätte der Stecker nicht die Ursache gezeigt, wären die Eskalationshinweise der nächste Schritt: Die App nennt, wann Hersteller, IT/OT-Administration oder weitere Verantwortliche eingebunden werden sollten. Für die Übergabe an die Frühschicht hält er im Störungsprotokoll fest, was er geprüft und getauscht hat, ergänzt ein Foto des Steckers und exportiert alles als PDF. Störungsprotokolle, Fotos und PDF-Export gehören zu Premium.
Vorbereitung am Tag
Die App hilft nachts am meisten, wenn tagsüber jemand vorgearbeitet hat. Ich empfehle drei Dinge: die fünf wahrscheinlichsten Leitfäden der eigenen Anlage als Favoriten markieren, mit Premium ein Anlagenprofil samt Kontakten der Bereitschaft anlegen und anlagenspezifisches Wissen, etwa „Station 7 hängt am Ring hinter dem Füller“, als eigenen Leitfaden hinterlegen. Wer die App vor der ersten Nachtschicht einmal gemeinsam mit einem Kollegen an der laufenden Anlage durchgeht, findet sich im Ernstfall deutlich schneller zurecht. Dazu gehört auch eine aktuelle Port-Dokumentation, etwa in OT SwitchPort.
Was die App nicht kann
- Diagnosedaten auslesen: Eine Verbindung zu Steuerung oder Switch gehört nicht zum Funktionsumfang. Diagnosepuffer und Topologie liest du weiterhin im Engineering-Tool oder am Panel.
- Freigabeprozesse ersetzen: Die App-Seite sagt es deutlich: Sie hilft beim Sortieren, Prüfen und Dokumentieren, ersetzt aber keine Freigaben, Sicherheitsvorgaben oder die Herstellerdokumentation.
- Deine Anlage kennen: Die mitgelieferten Leitfäden sind allgemein. Anlagenspezifisches Wissen kommt erst über eigene Leitfäden und Anlagenprofile hinein, beides Premium.
- Unter Android laufen: Die App gibt es heute im App Store für iPhone und iPad.
Fragen zur Profinet-Störung und zur App
Funktioniert OT Erste-Hilfe ohne Netz?
Ja. Die Leitfäden sind lokal gespeichert. Ich habe die App für den Einsatz direkt an der Anlage ausgelegt, auch ohne stabile Verbindung.
Welche Störungen deckt die App ab?

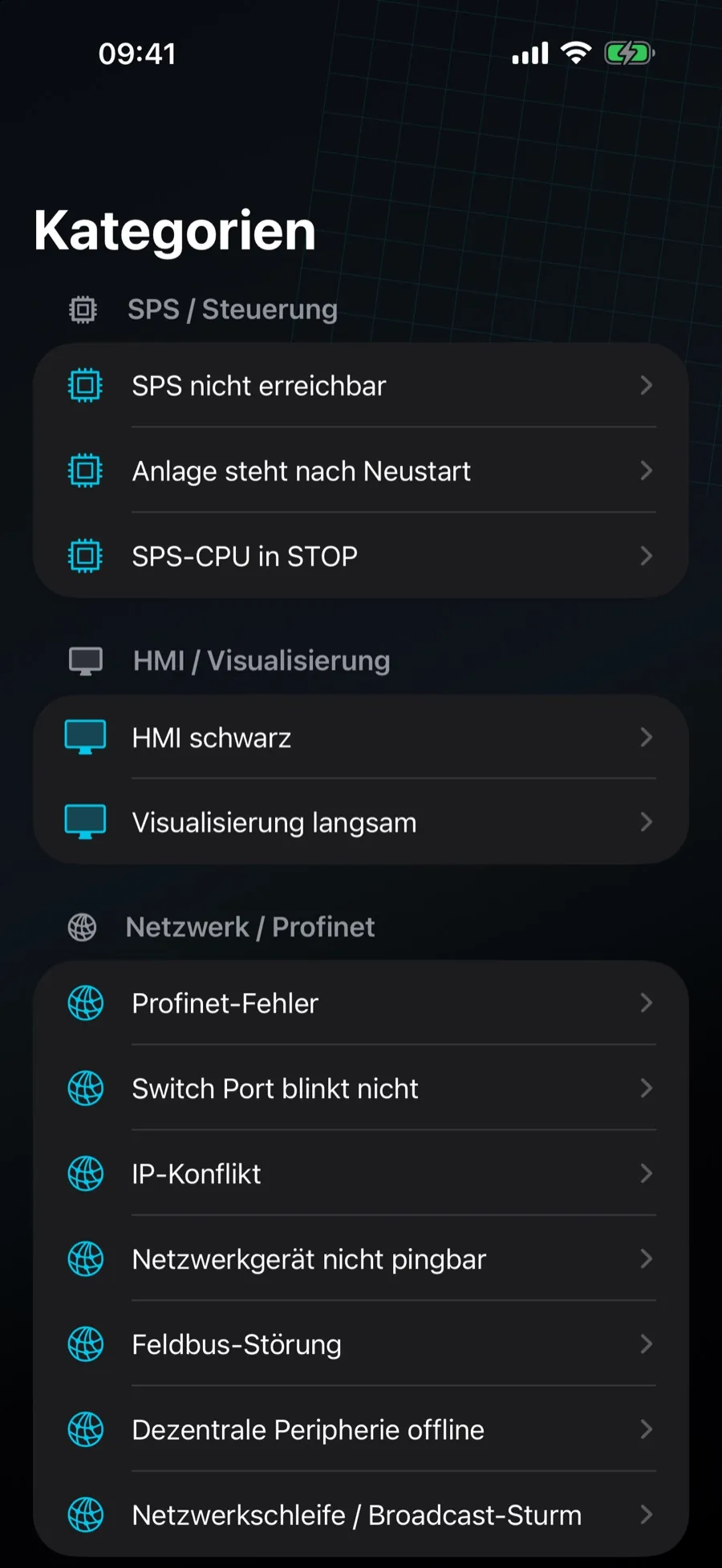

In der App gibt es Leitfäden für SPS, HMI, PROFINET, Feldbus, Antriebe, Sensorik, Safety, Kameras, Server, Datenbanken, Remote-Zugriffe und industrielle Netzwerke.
Darf ich den Profinet-Gerätenamen nachts neu vergeben?
Nur wenn ein Gerät getauscht wurde und klar ist, wie die Namensvergabe bei deiner Anlage funktioniert. Ohne Tausch ist ein neuer Name keine Fehlerbehebung, sondern ein zusätzliches Risiko.
Was bringt Premium?

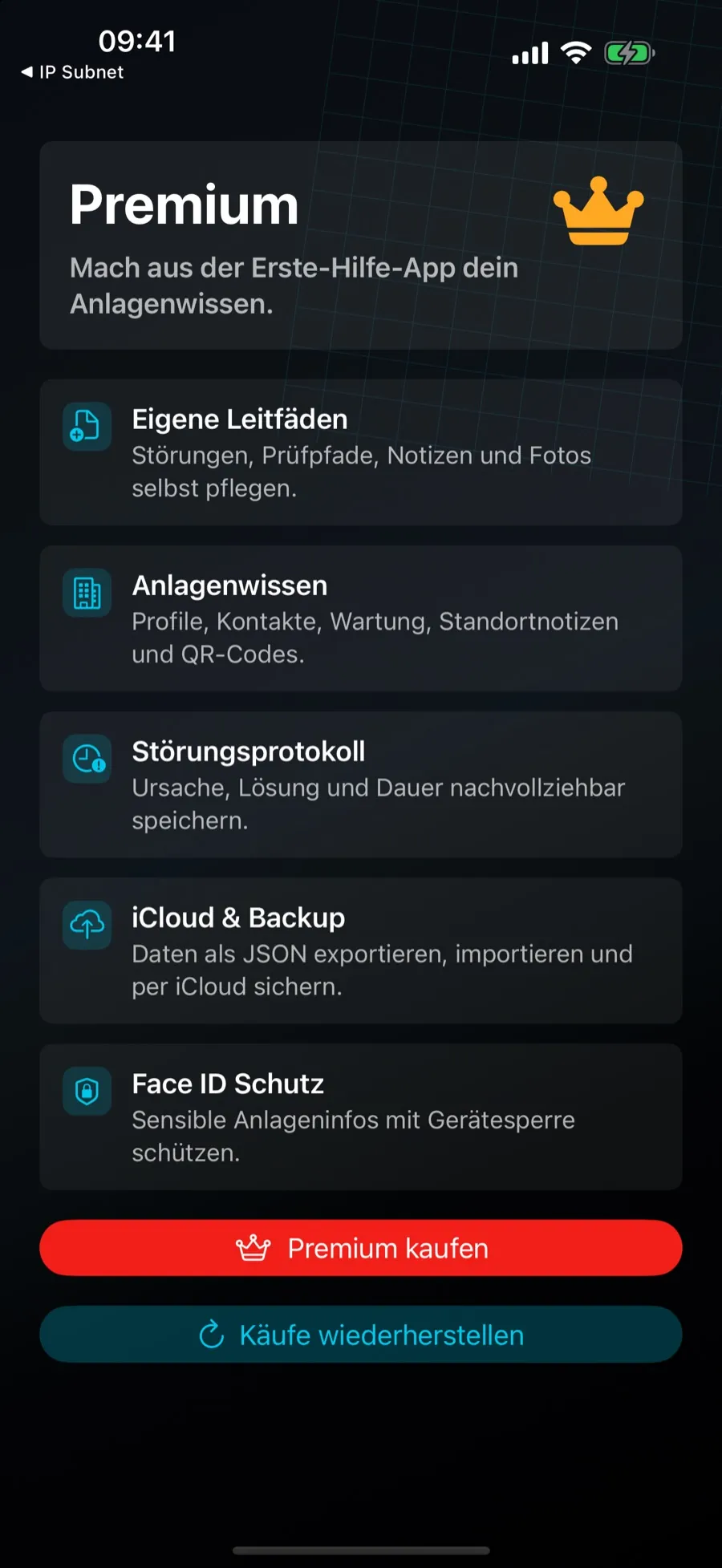

Eigene Störungsleitfäden, Anlagenprofile, Kontakte, Wartungsnotizen, Störungsprotokolle, Fotos, QR-Codes, PDF-Export, Teilen, JSON-Backup, Import, iCloud-Sicherung und Face-ID-Schutz. Der Download ist kostenlos.
Brauche ich ein Benutzerkonto?
Nein. Suchbegriffe, Favoriten und Einstellungen bleiben lokal auf dem Gerät.
